AI 芯片企业Cerebras（股票代码 CBRS） 于周四正式登陆美股上市，这也拉开了 2026 年一批重量级 AI 企业 IPO 的序幕 。
Cerebras直面英伟达 、超威半导体等 AI 芯片行业巨头竞争 ，力图在AI 模型训练与推理领域抢夺市场份额 。
但Cerebras的芯片产品与这些行业巨头完全不同 ，甚至和市面上任何一家厂商的芯片设计逻辑都不一样。
二者最大差异在于芯片尺寸 。普通人印象里的电脑处理器，大概只有一张邮票大小；有的略大 、有的稍小 ，基本都在这个量级 。
而Cerebras走了完全截然不同的路线：打造出号称全球尺寸最大的商用芯片 ，大小差不多等同于一台 iPad。

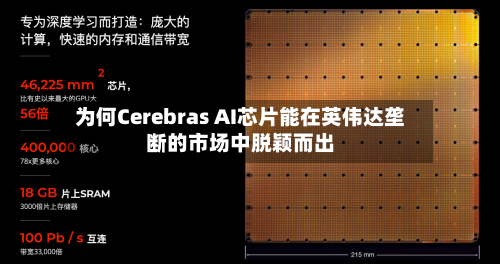

这款芯片被命名为晶圆级引擎（WSE）。
传统厂商是从整块半导体晶圆上切割出一颗颗独立芯片；而Cerebras直接以整片晶圆作为单颗芯片来设计制造 。
可以用披萨来通俗理解：
传统芯片厂商每次只切一小块披萨做成芯片，想要更强算力，就把多块芯片拼接在一起； Cerebras则是直接使用整张披萨做成一颗完整芯片 。
这一设计的核心价值：芯片尺寸越大 ，可集成的算力与内存容量就越多 ，相比多芯片拼接架构，数据传输速度更快。
但缺点也很明显：制造这种巨型半导体芯片工艺极复杂、成本极高 。
伊利诺伊大学厄巴纳 - 香槟分校教授陈德明解释：“晶圆级芯片一旦出现工艺瑕疵 ，不能只报废一小块芯片 ，而是整片晶圆全部报废 。 ”
教授补充：“这类芯片生产难度更高 、灵活性更差。小尺寸芯片更容易量产 、成本更低，还能通过叠加多颗芯片轻松扩容 。 ”
企业生产晶圆时 ，上面总会有部分芯片区块存在工艺缺陷 。传统厂商会把有瑕疵的芯片报废 ，或降级作为中低端处理器售卖，这也是市面上英特尔、AMD 有高端、中端 、入门级 CPU 之分的原因。
Cerebras则称 ，已自研容错架构 ，可以绕开晶圆上的瑕疵区块，让整片晶圆完整充当一颗独立处理器运行 。
此外 ，Cerebras采用静态随机存取存储器（SRAM）；传统芯片普遍使用动态随机存取存储器（DRAM） 。
不用深究技术细节 ，二者核心区别：
SRAM 速度远快于 DRAM，但结构更复杂 、体积更大、成本也更高。
